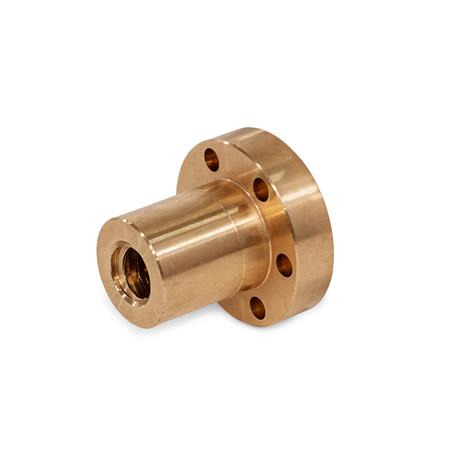

GN 103.1 Tuercas guía trapezoidales Bronce, inicio sencillo o múltiple, con brida

Hoja de la norma GN 103.1 Imprimir esta página Información técnica

Descripción del producto

Las tuercas guía trapezoidales GN 103.1 se usan junto con las varillas roscadas GN 103. Se pueden fijar al componente para ajustarlos a través de los agujeros de la brida. El paso de centrado d₂ se usa para fijar la posición de la tuerca.

Deben lubricarse las tuercas guía trapezoidales para reducir el desgaste al mínimo. No obstante, si la lubricación no es suficiente, la aleación de bronce suele tener características de funcionamiento de emergencia.

Especificación

BronceRG (Rg7)

Accesorio

Varillas roscadas GN 103

GN 103.1 Tuercas de guía trapezoidal de bronce, inicio sencillo o múltiple, con brida boceto

Ocultar dibujo técnico

Opciones del artículo / Tabla

Dirección de guía

RH	Rosca a derecha
LH	Rosca a izquierda

Número de pieza RH - Rosca a derecha	Número de pieza LH - Rosca a izquierda	d₁ x P Inicio sencillo	d₁ x Ph Inicio múltiple	P_T Paso	Cantidad de giros de rosca Ph / P_T	d₂ h9	d₃ -0.008 / -0.012	d₄	d₅	d₆	l₁	l₂	l₃


103.1-8X1.5-RH-RG	103.1-8X1.5-LH-RG	8 x 1.5	-	-	-	0.709 h9	0.709 -0.008 / -0.012	1.38	1.02	0.14	0.79	0.28	0.24
103.1-10X2-RH-RG	103.1-10X2-LH-RG	10 x 2	-	-	-	0.984 h9	0.984 -0.008 / -0.012	1.65	1.34	0.20	0.98	0.39	0.24
103.1-10X3-RH-RG	103.1-10X3-LH-RG	10 x 3	-	-	-	0.984 h9	0.984 -0.008 / -0.012	1.65	1.34	0.20	0.98	0.39	0.24
103.1-12X3-RH-RG	103.1-12X3-LH-RG	12 x 3	-	-	-	1.102 h9	1.102 -0.008 / -0.012	1.89	1.50	0.24	1.10	0.47	0.31
103.1-14X4-RH-RG	103.1-14X4-LH-RG	14 x 4	-	-	-	1.102 h9	1.102 -0.008 / -0.012	1.89	1.50	0.24	1.38	0.47	0.31
103.1-16X4-RH-RG	103.1-16X4-LH-RG	16 x 4	-	-	-	1.102 h9	1.102 -0.008 / -0.012	1.89	1.50	0.24	1.73	0.47	0.31
103.1-18X4-RH-RG	103.1-18X4-LH-RG	18 x 4	-	-	-	1.102 h9	1.102 -0.008 / -0.012	1.89	1.50	0.24	1.73	0.47	0.31
103.1-20X4-RH-RG	103.1-20X4-LH-RG	20 x 4	-	-	-	1.260 h9	1.260 -0.008 / -0.012	2.17	1.77	0.28	1.73	0.47	0.31
103.1-24X5-RH-RG	103.1-24X5-LH-RG	24 x 5	-	-	-	1.260 h9	1.260 -0.008 / -0.012	2.17	1.77	0.28	1.73	0.47	0.31
103.1-30X6-RH-RG	103.1-30X6-LH-RG	30 x 6	-	-	-	1.496 h9	1.496 -0.008 / -0.012	2.44	1.97	0.28	1.81	0.55	0.31
103.1-36X6-RH-RG	103.1-36X6-LH-RG	36 x 6	-	-	-	1.772 h9	1.772 -0.008 / -0.012	2.76	2.28	0.28	2.32	0.63	0.39
103.1-40X7-RH-RG	103.1-40X7-LH-RG	40 x 7	-	-	-	2.480 h9	2.480 -0.008 / -0.012	3.74	3.07	0.35	2.87	0.63	0.39
103.1-50X8-RH-RG	103.1-50X8-LH-RG	50 x 8	-	-	-	2.835 h9	2.835 -0.008 / -0.012	4.33	3.54	0.43	3.82	0.71	0.39
103.1-12X6-RH-RG		-	12 x 6*	P3	2	1.102 h9	1.102 -0.008 / -0.012	1.89	1.50	0.24	1.10	0.47	0.31
103.1-16X8-RH-RG		-	16 x 8*	P4	2	1.102 h9	1.102 -0.008 / -0.012	1.89	1.50	0.24	1.73	0.47	0.31
103.1-20X8-RH-RG		-	20 x 8*	P4	2	1.260 h9	1.260 -0.008 / -0.012	2.17	1.77	0.28	1.73	0.47	0.31
103.1-24X10-RH-RG		-	24 x 10*	P5	2	1.260 h9	1.260 -0.008 / -0.012	2.17	1.77	0.28	1.73	0.47	0.31
103.1-30X12-RH-RG		-	30 x 12*	P6	2	1.496 h9	1.496 -0.008 / -0.012	2.44	1.97	0.28	1.81	0.55	0.31
103.1-40X14-RH-RG		-	40 x 14*	P7	2	2.480 h9	2.480 -0.008 / -0.012	3.74	3.07	0.35	2.87	0.63	0.39

Mostrar / ocultar columnas

Medidas métricas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

d₁ x P Inicio sencillo	d₁ x Ph Inicio múltiple	P_T Paso	Cantidad de giros de rosca Ph / P_T	d₂ h9	d₃ -0.008 / -0.012	d₄	d₅	d₆	l₁	l₂	l₃

8 x 1.5	-	-	-	0.709	0.709	1.38	1.02	0.14	0.79	0.28	0.24
10 x 2	-	-	-	0.984	0.984	1.65	1.34	0.20	0.98	0.39	0.24
10 x 3	-	-	-	0.984	0.984	1.65	1.34	0.20	0.98	0.39	0.24
12 x 3	-	-	-	1.102	1.102	1.89	1.50	0.24	1.10	0.47	0.31
14 x 4	-	-	-	1.102	1.102	1.89	1.50	0.24	1.38	0.47	0.31
16 x 4	-	-	-	1.102	1.102	1.89	1.50	0.24	1.73	0.47	0.31
18 x 4	-	-	-	1.102	1.102	1.89	1.50	0.24	1.73	0.47	0.31
20 x 4	-	-	-	1.260	1.260	2.17	1.77	0.28	1.73	0.47	0.31
24 x 5	-	-	-	1.260	1.260	2.17	1.77	0.28	1.73	0.47	0.31
30 x 6	-	-	-	1.496	1.496	2.44	1.97	0.28	1.81	0.55	0.31
36 x 6	-	-	-	1.772	1.772	2.76	2.28	0.28	2.32	0.63	0.39
40 x 7	-	-	-	2.480	2.480	3.74	3.07	0.35	2.87	0.63	0.39
50 x 8	-	-	-	2.835	2.835	4.33	3.54	0.43	3.82	0.71	0.39
-	12 x 6*	P3	2	1.102	1.102	1.89	1.50	0.24	1.10	0.47	0.31
-	16 x 8*	P4	2	1.102	1.102	1.89	1.50	0.24	1.73	0.47	0.31
-	20 x 8*	P4	2	1.260	1.260	2.17	1.77	0.28	1.73	0.47	0.31
-	24 x 10*	P5	2	1.260	1.260	2.17	1.77	0.28	1.73	0.47	0.31
-	30 x 12*	P6	2	1.496	1.496	2.44	1.97	0.28	1.81	0.55	0.31
-	40 x 14*	P7	2	2.480	2.480	3.74	3.07	0.35	2.87	0.63	0.39

* Solo para dirección de guía a derecha

Armar y cotizar.

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza

Total (sin IVA)

Mex$1,684.80

Disponibles 2 semanas

Pieza(s)

Crear lista de proyectos

Guardar como favorito.

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	9	Mex$2,358.72
10	24	Mex$2,162.16
25	49	Mex$1,965.60
≥ 50		Mex$1,769.04

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 0.330 lbs

Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
