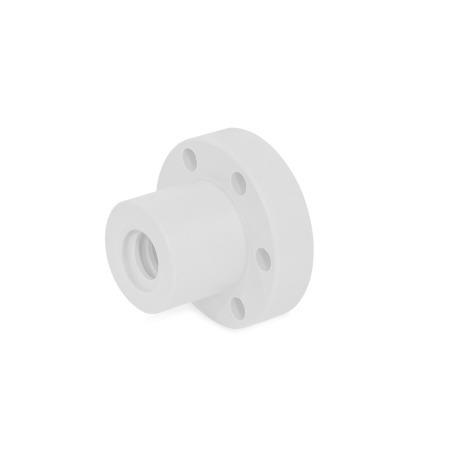

EN 103.1 Tuercas guía trapezoidales Plástico, inicio sencillo, con brida

Original design
code: NSF

Material: POM - Plástico

Conformidad con la FDA

Hoja de la norma EN 103.1 Imprimir esta página Información técnica Características del plástico

Descripción del producto

Las tuercas guía trapezoidales GN 103.1 se usan junto con las varillas roscadas GN 103. Se pueden fijar al componente para ajustarlos a través de los agujeros de la brida.

Deben lubricarse las tuercas guía trapezoidales para reducir el desgaste al mínimo.

Especificación

PlásticoPA

Beige
Temperatura de trabajo
-40 °F a +194 °F (-40 °C a +90 °C)

PlásticoPOM, poliacetal

Granulado plástico conforme a FDA
Blanco
Temperatura de trabajo
-40 °F a +194 °F (-40 °C a +90 °C)

RoHS

Accesorio

Varillas roscadas GN 103

EN 103.1 Tuercas guía trapezoidales de plástico, inicio sencillo, con brida boceto

Ocultar dibujo técnico

Opciones del artículo / Tabla

Dirección de guía

RH	Rosca a derecha

Número de pieza PA - Plástico	Número de pieza POM - Plástico	d₁ x P Inicio sencillo	d₂	d₃	d₄	d₅	l₁	l₂


103.1-10X2-RH-PA	103.1-10X2-RH-POM	10 x 2	0.98	1.65	1.34	0.20	0.98	0.39
103.1-10X3-RH-PA	103.1-10X3-RH-POM	10 x 3	0.98	1.65	1.34	0.20	0.98	0.39
103.1-12X3-RH-PA	103.1-12X3-RH-POM	12 x 3	1.10	1.89	1.50	0.24	1.10	0.47
103.1-14X4-RH-PA	103.1-14X4-RH-POM	14 x 4	1.10	1.89	1.50	0.24	1.38	0.47
103.1-16X4-RH-PA	103.1-16X4-RH-POM	16 x 4	1.10	1.89	1.50	0.24	1.73	0.47
103.1-18X4-RH-PA	103.1-18X4-RH-POM	18 x 4	1.10	1.89	1.50	0.24	1.73	0.47
103.1-20X4-RH-PA	103.1-20X4-RH-POM	20 x 4	1.26	2.17	1.77	0.28	1.73	0.47
103.1-24X5-RH-PA	103.1-24X5-RH-POM	24 x 5	1.26	2.17	1.77	0.28	1.73	0.47
103.1-30X6-RH-PA	103.1-30X6-RH-POM	30 x 6	1.50	2.44	1.97	0.28	1.81	0.55

Mostrar / ocultar columnas

Medidas métricas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

d₁ x P Inicio sencillo	d₂	d₃	d₄	d₅	l₁	l₂

10 x 2	0.98	1.65	1.34	0.20	0.98	0.39
10 x 3	0.98	1.65	1.34	0.20	0.98	0.39
12 x 3	1.10	1.89	1.50	0.24	1.10	0.47
14 x 4	1.10	1.89	1.50	0.24	1.38	0.47
16 x 4	1.10	1.89	1.50	0.24	1.73	0.47
18 x 4	1.10	1.89	1.50	0.24	1.73	0.47
20 x 4	1.26	2.17	1.77	0.28	1.73	0.47
24 x 5	1.26	2.17	1.77	0.28	1.73	0.47
30 x 6	1.50	2.44	1.97	0.28	1.81	0.55

Armar y cotizar.

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza

Total (sin IVA)

Mex$1,601.05

Disponibles 2 semanas

Pieza(s)

Crear lista de proyectos

Guardar como favorito.

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	3	Mex$1,601.05
4	24	Mex$1,542.83
25	49	Mex$1,455.50
≥ 50		Mex$1,309.95

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 0.052 lbs

Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
Teléfono: +52(81)2721-4021
