Collares de fijación semipartidos GN 706.4

Material: AL - Aluminio

Hoja de la norma GN 706.4 Imprimir esta página Lista de tipos de collares de fijación Tolerancias fundamentales ISO Características del acero inoxidable

Descripción del producto

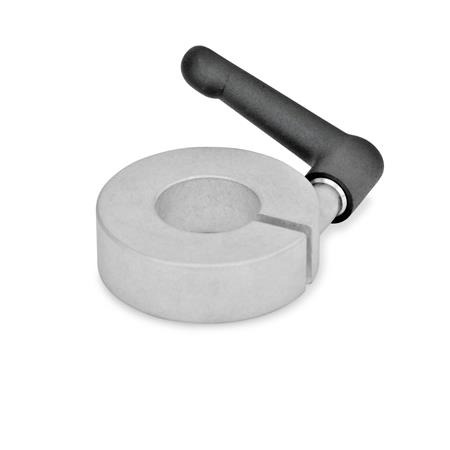

Los collares de fijación semipartidos GN 706.4 generalmente se usan como tope final, y se pueden montar fácilmente con una alta fuerza de fijación mediante una palanca ajustable sin dañar la superficie del eje.

Este diseño ofrece grandes ventajas sin la necesidad de herramientas adicionales, especialmente en aplicaciones que con frecuencia requieren nuevas posiciones del collar de fijación.

En el caso de los tamaños d₁ = 32 y 36 mm, d₃ es un orificio pasante roscado; para los tamaños d₁ = 42 mm y mayores, d₃ es un orificio ciego roscado.

Especificación

Collares de fijación

AceroST
- Sinterizado
- Pavonado al vapor
AluminioAL
Torneado, rectificado

Manija ajustable
Zinc fundido a presión

Revestimiento de plástico
Negro, RAL 9005, acabado texturado
Inserto roscado / tornillo de retención
Acero inoxidable AISI 303

RoHS

Accesorio

Arandelas amortiguadoras GN 7062.30

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza ST - Acero	Número de pieza AL - Aluminio	d₁	d₂ H10	b ±0.008	d₃	d₄	l₁	l₂	s


706.4-16-B4-ST		0.63*	B 4 H10	0.354 ±0.008	M 3	0.41	1.04	0.87	0.08
706.4-16-B5-ST		0.63*	B 5 H10	0.354 ±0.008	M 3	0.41	1.04	0.87	0.08
706.4-20-B6-ST	706.4-20-B6-AL	0.79	B 6 H10	0.354 ±0.008	M 3	0.41	1.16	0.87	0.08
706.4-22-B8-ST	706.4-22-B8-AL	0.87	B 8 H10	0.354 ±0.008	M 3	0.41	1.16	0.87	0.08
706.4-26-B10-ST	706.4-26-B10-AL	1.02	B 10 H10	0.433 ±0.008	M 4	0.41	1.46	1.18	0.08
706.4-30-B12-ST	706.4-30-B12-AL	1.18	B 12 H10	0.433 ±0.008	M 4	0.51	1.22	0.87	0.08
706.4-32-B14-ST	706.4-32-B14-AL	1.26	B 14 H10	0.433 ±0.008	M 4	0.51	1.46	1.18	0.08
706.4-36-B15-ST	706.4-36-B15-AL	1.42	B 15 H10	0.512 ±0.008	M 5	0.51	1.52	1.18	0.08
706.4-36-B16-ST	706.4-36-B16-AL	1.42	B 16 H10	0.512 ±0.008	M 5	0.51	1.52	1.18	0.08
706.4-42-B18-ST	706.4-42-B18-AL	1.65	B 18 H10	0.591 ±0.008	M 5	0.51	1.61	1.18	0.12
706.4-42-B20-ST	706.4-42-B20-AL	1.65	B 20 H10	0.591 ±0.008	M 5	0.51	1.61	1.18	0.12
706.4-48-B22-ST	706.4-48-B22-AL	1.89	B 22 H10	0.591 ±0.008	M 5	0.51	1.69	1.77	0.12
706.4-48-B25-ST	706.4-48-B25-AL	1.89	B 25 H10	0.591 ±0.008	M 5	0.51	1.69	1.77	0.12
706.4-55-B28-ST	706.4-55-B28-AL	2.17	B 28 H10	0.591 ±0.008	M 6	0.51	1.77	1.77	0.12
706.4-55-B30-ST	706.4-55-B30-AL	2.17	B 30 H10	0.591 ±0.008	M 6	0.51	1.77	1.77	0.12
706.4-60-B32-ST	706.4-60-B32-AL	2.36	B 32 H10	0.591 ±0.008	M 6	0.51	1.83	1.77	0.16
706.4-60-B35-ST	706.4-60-B35-AL	2.36	B 35 H10	0.591 ±0.008	M 6	0.51	1.83	1.77	0.16
706.4-65-B40-ST	706.4-65-B40-AL	2.56	B 40 H10	0.591 ±0.008	M 6	0.51	1.87	1.77	0.16

d₁	d₂ H10	b ±0.008	d₃	d₄	l₁	l₂	s

0.63*	B 4	B 5	0.354	M 3	0.41	1.04	0.87	0.08
0.79	B 6	-	0.354	M 3	0.41	1.16	0.87	0.08
0.87	B 8	-	0.354	M 3	0.41	1.16	0.87	0.08
1.02	B 10	-	0.433	M 4	0.41	1.46	1.18	0.08
1.18	B 12	-	0.433	M 4	0.51	1.22	0.87	0.08
1.26	B 14	-	0.433	M 4	0.51	1.46	1.18	0.08
1.42	B 15	B 16	0.512	M 5	0.51	1.52	1.18	0.08
1.65	B 18	B 20	0.591	M 5	0.51	1.61	1.18	0.12
1.89	B 22	B 25	0.591	M 5	0.51	1.69	1.77	0.12
2.17	B 28	B 30	0.591	M 6	0.51	1.77	1.77	0.12
2.36	B 32	B 35	0.591	M 6	0.51	1.83	1.77	0.16
2.56	B 40	-	0.591	M 6	0.51	1.87	1.77	0.16
