Abrazaderas de palanca neumáticas de servicio pesado GN 861

Hoja de la norma GN 861 Imprimir esta página Información general sobre los clamps Lista de abrazaderas neumáticas Instrucciones de uso GN 861

Descripción del producto

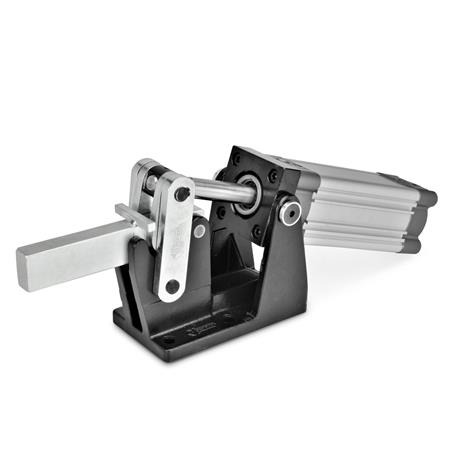

Las abrazaderas de palanca de bloqueo neumático de servicio pesado GN 861 se han construido de manera que sea fácil desmontarlas. Los pasadores de soporte se fijan axialmente con anillos de seguridad. Esto permite modificar el brazo de sujeción una vez que está desarmado, para adecuarse a cualquier aplicación en particular.

Para asegurar un tiempo de servicio prolongado de las piezas mecánicas, así como de los cilindros de aire, la presión de operación no debe ser superior a 6 bar y debe instalarse una unidad de mantenimiento de aire comprimido corriente arriba.

Las abrazaderas de palanca GN 861 tienen un imán permanente incluido en el pistón. Junto con los sensores GN 3380, es posible detectar la posición final, tal como para implementar controles de la máquina.

Especificación

Abrazaderas de palanca
Acero fundido
Acabado negro lacado

Otras piezas
Acero St 60
Zincado, acabado pasivado azul

Pernos de soporte
cementado
Cilindro de aire de acción doble, con curtido ajustable.
Presión máx. 6 bar

Todas las secciones móviles están lubricadas con grasa especial.

RoHS

Accesorio

Sensor GN 3380

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza	Tamaño	F_H en N Capacidad de retención	F_S Fuerza de sujeción a 6 bar ≈	b₁	b₂	b₃	d₁	d₂ Conexiones de aire comprimido	Ø interior de tubo de conexión	h₁ ≈	h₂

861-1000-EP-M	1000	2248 lbf (10000 N)	562 lbf (2500 N)	4.02	3.54	0.79	0.41	G 1/4	0.31	5.71	3.15
861-2000-EP-M	2000	4496 lbf (20000 N)	809 lbf (3600 N)	4.41	3.94	0.79	0.41	G 3/8	0.39	6.75	3.54

Tamaño	h₃	l₁ ≈	l₂ ≈	l₃ ≈	m₁	m₂	m₃	m₄	r ≈	s

1000	0.98	16.14	3.54	6.10	2.56	0.49	2.56	1.89	5.51	0.51
2000	1.38	19.17	4.45	6.93	2.76	0.59	2.76	2.20	6.77	0.51

Tamaño	F_H en N Capacidad de retención	F_S Fuerza de sujeción a 6 bar ≈	b₁	b₂	b₃	d₁	d₂ Conexiones de aire comprimido	Ø interior de tubo de conexión	h₁ ≈	h₂

1000	2248 lbf (10000 N)	562 lbf (2500 N)	4.02	3.54	0.79	0.41	G 1/4	0.31	5.71	3.15
2000	4496 lbf (20000 N)	809 lbf (3600 N)	4.41	3.94	0.79	0.41	G 3/8	0.39	6.75	3.54

Tamaño	h₃	l₁ ≈	l₂ ≈	l₃ ≈	m₁	m₂	m₃	m₄	r ≈	s

1000	0.98	16.14	3.54	6.10	2.56	0.49	2.56	1.89	5.51	0.51
2000	1.38	19.17	4.45	6.93	2.76	0.59	2.76	2.20	6.77	0.51

Número de pieza

Total (sin IVA)

Mex$18,616.20

Disponibles 2 semanas

Pieza(s)

Crear lista de proyectos

Guardar como favorito.

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	49	Mex$26,062.68
50	99	Mex$23,890.79
100	249	Mex$21,718.90
≥ 250		Mex$19,547.01

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 13.448 lbs

Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
Teléfono: +52(81)2721-4021
