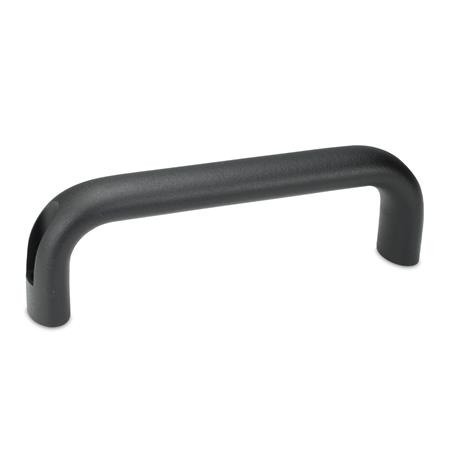

Jaladeras en «U» para gabinete GN 565.1

Acabado: SW - Negro, RAL 9005, acabado texturizado

Accesorios para sistemas de perfiles

Los elementos normalizados en esta familia de productos son compatibles con los sistemas de perfiles de aluminio más comunes. Al usar juegos de montaje compatibles, los elementos normalizados de Winco se pueden conectar de manera fácil y rentable con los perfiles, sin tener que gastar tiempo reuniendo las piezas individuales en el pedido.

compatibles con los sistemas de perfiles comunes
para ranuras con una anchura de 6, 8 y 10 mm
para perfiles de 30, 40 y 45 mm

Mostrar todos los productos compatibles.

Hoja de la norma GN 565.1 Imprimir esta página Piezas estándar de familias de productos para sistemas de perfil Información de la capacidad de carga

Descripción del producto

Las jaladeras en «U» para gabinete GN 565.1 están hechas de un perfil de aluminio flexionado y tienen excelente estabilidad y diseño ergonómico.

Adicionalmente a los acabados estándar, estas jaladeras en U para gabinete también están disponibles con un revestimiento funcional:

La versión SW está revestida con un sistema de revestimiento de polvo protector contra UV y resistente a la intemperie altamente resistente, lo que hace que esta versión sea excelente para su uso en el exterior.

Especificación

Aluminio

Revestimiento de polvo
- Negro, RAL 9005, acabado texturizadoSW
  resistente a los rayos UV
- Rojo, RAL 3000, acabado texturizadoRS
- Plateado, RAL 9006, acabado texturizadoSR
Anodizado, color naturalEL
Liso, acabado pulidoBL

RoHS

Bajo pedido

Sujetadores y paquetes de juegos en varios tamaños en medidas métricas y pulgadas

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza SW	Número de pieza RS	Número de pieza EL	Número de pieza SR	Número de pieza BL	b	l₁	a	d	h₁	h₂	l₂	r	t


565.1-20-100-SW	565.1-20-100-RS	565.1-20-100-EL	565.1-20-100-SR	565.1-20-100-BL	0.79	3.94	0.51	0.21	1.93	0.53	4.41	0.51	0.22
565.1-20-112-SW	565.1-20-112-RS	565.1-20-112-EL	565.1-20-112-SR	565.1-20-112-BL	0.79	4.41	0.51	0.21	1.93	0.53	4.88	0.51	0.22
565.1-20-117-SW	565.1-20-117-RS	565.1-20-117-EL	565.1-20-117-SR	565.1-20-117-BL	0.79	4.61	0.51	0.21	1.93	0.53	5.08	0.51	0.22
565.1-20-120-SW	565.1-20-120-RS	565.1-20-120-EL	565.1-20-120-SR	565.1-20-120-BL	0.79	4.72	0.51	0.21	2.01	0.53	5.20	0.51	0.22
565.1-20-128-SW	565.1-20-128-RS	565.1-20-128-EL	565.1-20-128-SR	565.1-20-128-BL	0.79	5.04	0.51	0.21	2.01	0.53	5.51	0.51	0.22
565.1-20-160-SW	565.1-20-160-RS	565.1-20-160-EL	565.1-20-160-SR	565.1-20-160-BL	0.79	6.30	0.51	0.21	2.01	0.53	6.77	0.51	0.22
565.1-26-116-SW	565.1-26-116-RS	565.1-26-116-EL	565.1-26-116-SR	565.1-26-116-BL	1.02	4.57	0.67	0.25	2.17	0.43	5.12	0.67	0.24
565.1-26-120-SW	565.1-26-120-RS	565.1-26-120-EL	565.1-26-120-SR	565.1-26-120-BL	1.02	4.72	0.67	0.25	2.17	0.43	5.28	0.67	0.24
565.1-26-132-SW	565.1-26-132-RS	565.1-26-132-EL	565.1-26-132-SR	565.1-26-132-BL	1.02	5.20	0.67	0.25	2.17	0.43	5.75	0.67	0.24
565.1-26-164-SW	565.1-26-164-RS	565.1-26-164-EL	565.1-26-164-SR	565.1-26-164-BL	1.02	6.46	0.67	0.25	2.24	0.43	7.01	0.67	0.24
565.1-26-179-SW	565.1-26-179-RS	565.1-26-179-EL	565.1-26-179-SR	565.1-26-179-BL	1.02	7.05	0.67	0.25	2.24	0.43	7.60	0.67	0.24
565.1-26-196-SW	565.1-26-196-RS	565.1-26-196-EL	565.1-26-196-SR	565.1-26-196-BL	1.02	7.72	0.67	0.25	2.24	0.43	8.27	0.67	0.24

b	l₁	a	d	h₁	h₂	l₂	r	t

0.79	3.94	0.51	0.21	1.93	0.53	4.41	0.51	0.22
0.79	4.41	0.51	0.21	1.93	0.53	4.88	0.51	0.22
0.79	4.61	0.51	0.21	1.93	0.53	5.08	0.51	0.22
0.79	4.72	0.51	0.21	2.01	0.53	5.20	0.51	0.22
0.79	5.04	0.51	0.21	2.01	0.53	5.51	0.51	0.22
0.79	6.30	0.51	0.21	2.01	0.53	6.77	0.51	0.22
1.02	4.57	0.67	0.25	2.17	0.43	5.12	0.67	0.24
1.02	4.72	0.67	0.25	2.17	0.43	5.28	0.67	0.24
1.02	5.20	0.67	0.25	2.17	0.43	5.75	0.67	0.24
1.02	6.46	0.67	0.25	2.24	0.43	7.01	0.67	0.24
1.02	7.05	0.67	0.25	2.24	0.43	7.60	0.67	0.24
1.02	7.72	0.67	0.25	2.24	0.43	8.27	0.67	0.24

Número de pieza

Total (sin IVA)

Mex$339.00

In Stock: 28

En existencias

Pieza(s)

Crear lista de proyectos

Guardar como favorito.

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	99	Mex$339.00
100	249	Mex$310.75
250	499	Mex$282.50
≥ 500		Mex$254.25

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 0.167 lbs

Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
