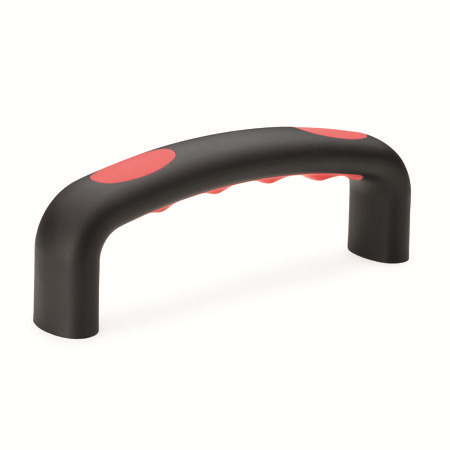

Jaladeras en «U» para gabinete EN 725.3

Original design M.343-SOFT

Tipo: A - Montaje por la parte posterior (orificio ciego roscado)
Color del inserto: RT - Rojo, RAL 3000, acabado mate

Familia de productos Softline

Las piezas normalizadas cuentan con una superficie suave y antideslizamiento, y ofrecen una mejor transferencia de fuerza entre la mano y el elemento operativo, especialmente en condiciones de humedad, calor, frío o presencia de aceite.

revestimiento permanente de elastómero
mejor transferencia de la fuerza
operación segura en condiciones de humedad o presencia de aceite
con ventajas ergonómicas

Mostrar todos los productos Softline

Hoja de la norma EN 725.3 Imprimir esta página Valores de resistencia Características del plástico

Descripción del producto

Las jaladeras en «U» para gabinete U EN 725.3 se caracterizan por su estabilidad y su ergonómico diseño. Las suaves cavidades de agarre (familia de productos Softline) en la parte inferior del asa aportan una sensación particularmente agradable al tacto.

La instalación de las jaladeras en «U» para gabinete EN 725.3 puede realizarse desde la parte posterior (tipo A) y también desde el lado del operador (tipo B).

Especificación

Empuñadura
Plástico, polipropileno (PP)

Gris oscuro, acabado mate, similar a RAL 7021
Casquillos de latón

Inserto con cavidades de agarre
Plástico, elastómero termoplástico (TPE)

Unidos químicamente al cuerpo base
Temperatura de trabajo de
32 °F a 176 °F (-0 °C a +80 °C)
Color
- Naranja, RAL 2004, acabado mateOR
- Gris, RAL 7024, acabado mateGR
- Rojo, RAL 3000, acabado mateRT
- Verde, RAL 6017, acabado mateGN
Dureza 70 Shore A

RoHS

Número de pieza OR	Número de pieza GR	Número de pieza RT	Número de pieza GN	l₁ ±0.02	d₁ Tipo A	d₂ Tipo B	a	b	d₃	h₁	h₂	l₂	l₃	t₁ mín.	t₂

725.3-132-M6-A-OR	725.3-132-M6-A-GR	725.3-132-M6-A-RT	725.3-132-M6-A-GN	5.20 ±0.02	M 6	-	0.63	1.02	-	2.09	-	5.83	4.57	0.47	-
725.3-132-M8-A-OR	725.3-132-M8-A-GR	725.3-132-M8-A-RT	725.3-132-M8-A-GN	5.20 ±0.02	M 8	-	0.63	1.02	-	2.09	-	5.83	4.57	0.47	-

Número de pieza OR	Número de pieza GR	Número de pieza RT	Número de pieza GN	l₁ ±0.02	d₁ Tipo A	d₂ Tipo B	a	b	d₃	h₁	h₂	l₂	l₃	t₁ mín.	t₂

725.3-132-6.4-B-OR	725.3-132-6.4-B-GR	725.3-132-6.4-B-RT	725.3-132-6.4-B-GN	5.20 ±0.02	-	0.25	0.63	1.02	0.41	2.09	0.59	5.83	4.57	-	0.33

l₁ ±0.02	d₁ Tipo A	d₂ Tipo B	a	b	d₃	h₁	h₂	l₂	l₃	t₁ mín.	t₂

5.20	M 6	0.25	0.63	1.02	0.41	2.09	0.59	5.83	4.57	0.47	0.33
5.20	M 8	-	0.63	1.02	-	2.09	0.59	5.83	4.57	0.47	0.33

Min	Max	Price
1	6	Mex$464.20
7	99	Mex$447.32
100	249	Mex$422.00
≥ 250		Mex$379.80

EN 725.3 Jaladeras en «U» para gabinete Plástico, inserto con cavidades de agarre, Softline

Familia de productos Softline

Descripción del producto

Especificación

Opciones del artículo / Tabla

Tipo

Tipo: A - Montaje por la parte posterior (orificio ciego roscado)

Tipo: B - Montaje por el lado del operador

Medidas métricas

Armar y cotizar.

Pieza seleccionada (Cómo hacer un pedido)

Datos de CAD

Datos de CAD

Ingresar

Ingreso rápido

¿Necesita ayuda?

Esto también podría ser interesante...

vistos recientemente

A	Montaje por la parte posterior (orificio ciego roscado)
B	Montaje por el lado del operador
