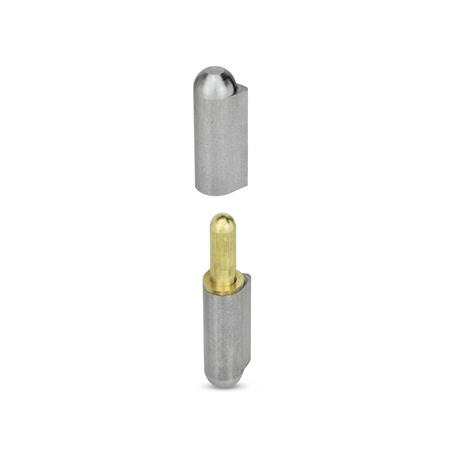

GN 128 Bisagras desmontables Acero, para soldar

Tipo: MS - Con vástago fijo de latón

Hoja de la norma GN 128 Imprimir esta página List of Hinge Types

Descripción del producto

Las bisagras desmontables GN 128 se fabrican a partir de extrusiones perfiladas de acero estirado que pueden soldarse.

Los tipos ST, STS y MS presentan un pasador fijo en la mitad inferior de la bisagra. El tipo STL con pasador libre de acero permite una instalación fácil cuando se colocan varias bisagras en paralelo o si la puerta es muy pesada.

La mitad superior de la bisagra tipo STS tiene una boquilla de lubricación DIN 71412-A adicional, que permite que las bisagras sean lubricadas sin tener que desmontarlas.

Especificación

Cuerpo
Acero, acabado liso

Pasador
- Acero, acabado liso (Tipos ST, STS y STL )
- Latón (Tipo MS)

Arandela
Latón

Boquilla de lubricación DIN 71412-A
Acero, zincado

RoHS

GN 128 Bisagras desmontables de acero, para soldar boceto

Ocultar dibujo técnico

Opciones del artículo / Tabla

Tipo

ST	Con vástago fijo de acero
MS	Con vástago fijo de latón
STL	Con vástago de acero suelto
STS	Con vástago de acero fijo y boquilla lubricante

Número de pieza ST - Con vástago fijo de acero	Número de pieza MS - Con vástago fijo de latón	Número de pieza STL - Con vástago de acero suelto	Número de pieza STS - Con vástago de acero fijo y boquilla lubricante	Longitud l Tipo ST Tipo MS	Tipo STL Tipo STS	d₁	d₂ Pasador	s₁	s₂


128-40-ST	128-40-MS			1.57	-	0.31	0.20	0.39	0.07
128-50-ST	128-50-MS			1.97	-	0.31	0.20	0.39	0.07
128-60-ST	128-60-MS			2.36	-	0.39	0.24	0.47	0.07
128-80-ST	128-80-MS	128-80-STL	128-80-STS	3.15	3.15	0.51	0.31	0.61	0.08
128-100-ST	128-100-MS	128-100-STL	128-100-STS	3.94	3.94	0.63	0.39	0.79	0.09
128-120-ST	128-120-MS	128-120-STL	128-120-STS	4.72	4.72	0.63	0.43	0.79	0.09
128-135-ST	128-135-MS	128-135-STL	128-135-STS	5.31	5.31	0.71	0.47	0.91	0.10
128-150-ST	128-150-MS	128-150-STL	128-150-STS	5.91	5.91	0.79	0.51	1.00	0.10
128-180-ST	128-180-MS	128-180-STL	128-180-STS	7.09	7.09	0.79	0.55	1.00	0.10
128-200-ST	128-200-MS	128-200-STL	128-200-STS	7.87	7.87	0.91	0.63	1.12	0.12

Mostrar / ocultar columnas

Medidas métricas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

Longitud l Tipo ST Tipo MS	Tipo STL Tipo STS	d₁	d₂ Pasador	s₁	s₂

1.57	-	0.31	0.20	0.39	0.07
1.97	-	0.31	0.20	0.39	0.07
2.36	-	0.39	0.24	0.47	0.07
3.15	3.15	0.51	0.31	0.61	0.08
3.94	3.94	0.63	0.39	0.79	0.09
4.72	4.72	0.63	0.43	0.79	0.09
5.31	5.31	0.71	0.47	0.91	0.10
5.91	5.91	0.79	0.51	1.00	0.10
7.09	7.09	0.79	0.55	1.00	0.10
7.87	7.87	0.91	0.63	1.12	0.12

Armar y cotizar.

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza

Total (sin IVA)

Mex$91.80

Disponibles 2 semanas

Pieza(s)

Crear lista de proyectos

Guardar como favorito.

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	99	Mex$128.52
100	249	Mex$117.81
250	499	Mex$107.10
≥ 500		Mex$96.39

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 0.033 lbs

Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
