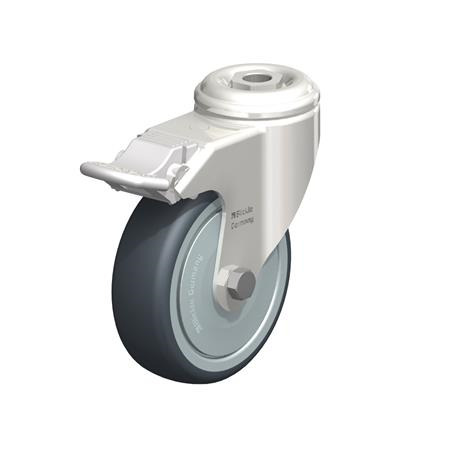

Rodajas giratorias de servicio ligero LKRXA-TPA

Type: KD-FI-FK - Sellos del cojinete de bolas con freno stop-fix, con protección anti-hilos

Descripción del producto

Intervalo de capacidad de carga 100 - 120 kg.
Baja resistencia al rodamiento.
Resistentes a la corrosión.
La capacidad de carga se basa en la operación manual.
Las dimensiones especificadas de la rueda y la llanta son válidas para llantas sin carga, y pueden aumentar su espesor y diámetro cuando están operando. Por lo tanto, se debe permitir tolerancia en el diseño.

Especificación

Soporte
- Acero inoxidable de cromo-níquel, de alta calidad, Norma Europea núm. 1.4301 (AISI 304)
- montaje con agujero para perno
- cojinete de bolas doble en el cabezal giratorio
- Pivote central fuerte
- Eje de la rueda con pernos

Rueda
- Caucho termoplástico gris, rodamiento suave
- llanta que no deja marcas (dureza 85° Shore A)
- unido al centro de la rueda de polipropileno
- La versión con cojinetes de bolas viene con protectores de rosca sintéticos

RoHS

Bajo pedido

Ruedas individuales, serie TPA
Serie antiestática «ELS»

Número de pieza G - Cojinete liso	Número de pieza G-FI - Cojinete liso con freno «stop-fix»	Número de pieza KD-FI-FK - Sellos del cojinete de bolas con freno stop-fix, con protección anti-hilos	Número de pieza KD-FK - Sellos del cojinete de bolas con protección anti-hilos	Diámetro nominal de la rueda (pulgadas)	D Diámetro de la rueda	T₂ Ancho de la banda	H Altura total	Diámetro de la placa	d Tamaño del agujero para pernos	Utilice el perno de montaje	F Inclinación rodaja giratoria	Carga Capacidad en N


80GLSD	80GLSD/FI	80HLSD/FIFK	80HLSD/FK	3.125	3.15	1.26	4.25	2.24	0.43	M10 / 3/8"	1.57	214 lbf (950 N)
101GLSD	101GLSD/FI	101HLSD/FIFK	101HLSD/FK	4	3.94	1.26	5.24	2.24	0.43	M10 / 3/8"	1.57	225 lbf (1000 N)
126GLSD	126GLSD/FI	126HLSD/FIFK	126HLSD/FK	5	4.92	1.26	6.22	2.24	0.43	M10 / 3/8"	1.57	247 lbf (1100 N)
80GLSC	80GLSC/FI	80HLSC/FIFK	80HLSC/FK	3.125	3.15	1.26	4.25	2.24	0.51	M12 / 1/2"	1.57	214 lbf (950 N)
101GLSC	101GLSC/FI	101HLSC/FIFK	101HLSC/FK	4	3.94	1.26	5.24	2.24	0.51	M12 / 1/2"	1.57	225 lbf (1000 N)
126GLSC	126GLSC/FI	126HLSC/FIFK	126HLSC/FK	5	4.92	1.26	6.22	2.24	0.51	M12 / 1/2"	1.57	247 lbf (1100 N)

Número de pieza
G - Cojinete liso

Número de pieza
G-FI - Cojinete liso con freno «stop-fix»

Número de pieza
KD-FI-FK - Sellos del cojinete de bolas con freno stop-fix, con protección anti-hilos

Número de pieza
KD-FK - Sellos del cojinete de bolas con protección anti-hilos

Diámetro
nominal
de la rueda
(pulgadas)

D
Diámetro de la
rueda

T₂
Ancho de la
banda

H
Altura
total

Diámetro
de la placa

d
Tamaño
del agujero para pernos

Utilice el perno
de montaje

F
Inclinación
rodaja
giratoria

Carga
Capacidad
en N

3.125

3.15

1.26

4.25

2.24

0.43

M10 / 3/8"

1.57

214 lbf (950 N)

3.94

1.26

5.24

2.24

0.43

M10 / 3/8"

1.57

225 lbf (1000 N)

4.92

1.26

6.22

2.24

0.43

M10 / 3/8"

1.57

247 lbf (1100 N)

3.125

3.15

1.26

4.25

2.24

0.51

M12 / 1/2"

1.57

214 lbf (950 N)

3.94

1.26

5.24

2.24

0.51

M12 / 1/2"

1.57

225 lbf (1000 N)

4.92

1.26

6.22

2.24

0.51

M12 / 1/2"

1.57

247 lbf (1100 N)

Diámetro nominal de la rueda (pulgadas)	D Diámetro de la rueda	T₂ Ancho de la banda	H Altura total	Diámetro de la placa	d Tamaño del agujero para pernos	Utilice el perno de montaje	F Inclinación rodaja giratoria	Carga Capacidad en N

3.125	3.15	1.26	4.25	2.24	0.43	M10 / 3/8"	1.57	214 lbf (950 N)
4	3.94	1.26	5.24	2.24	0.43	M10 / 3/8"	1.57	225 lbf (1000 N)
5	4.92	1.26	6.22	2.24	0.43	M10 / 3/8"	1.57	247 lbf (1100 N)
3.125	3.15	1.26	4.25	2.24	0.51	M12 / 1/2"	1.57	214 lbf (950 N)
4	3.94	1.26	5.24	2.24	0.51	M12 / 1/2"	1.57	225 lbf (1000 N)
5	4.92	1.26	6.22	2.24	0.51	M12 / 1/2"	1.57	247 lbf (1100 N)

Diámetro
nominal
de la rueda
(pulgadas)

D
Diámetro de la
rueda

T₂
Ancho de la
banda

H
Altura
total

Diámetro
de la placa

d
Tamaño
del agujero para pernos

Utilice el perno
de montaje

F
Inclinación
rodaja
giratoria

Carga
Capacidad
en N

3.125

3.15

1.26

4.25

2.24

0.43

M10 / 3/8"

1.57

214 lbf (950 N)

3.94

1.26

5.24

2.24

0.43

M10 / 3/8"

1.57

225 lbf (1000 N)

4.92

1.26

6.22

2.24

0.43

M10 / 3/8"

1.57

247 lbf (1100 N)

3.125

3.15

1.26

4.25

2.24

0.51

M12 / 1/2"

1.57

214 lbf (950 N)

3.94

1.26

5.24

2.24

0.51

M12 / 1/2"

1.57

225 lbf (1000 N)

4.92

1.26

6.22

2.24

0.51

M12 / 1/2"

1.57

247 lbf (1100 N)

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza

Total (sin IVA)

Mex$1,420.80

Disponibles 2 semanas

Pieza(s)

Crear lista de proyectos

Guardar como favorito.

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	24	Mex$1,989.12
25	49	Mex$1,823.36
50	99	Mex$1,657.60
≥ 100		Mex$1,491.84

Prop 65: -

Por favor contacte a nuestro departamento de ventas para más información.

RoHS: -

En este momento no se dispone de detalles sobre la compatibilidad con RoHS. Póngase en contacto con nuestro departamento de ventas para obtener más información.

Peso: 0.925 lbs

Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
