Abrazaderas de palanca de bloqueo neumático de servicio pesado GN 863

Hoja de la norma GN 863 Imprimir esta página Información general sobre los clamps Lista de abrazaderas neumáticas Instrucciones de uso GN 863

Descripción del producto

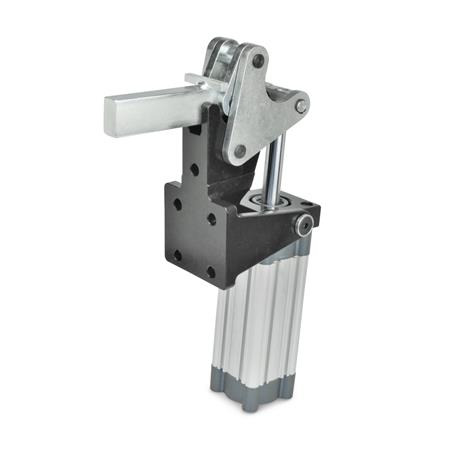

Las abrazaderas de palanca de bloqueo neumático de servicio pesado GN 863 se han construido de manera que sea fácil desmontarlas. Los pasadores de soporte se fijan axialmente con anillos de seguridad. Esto permite modificar el brazo de sujeción una vez que está desarmado, para adecuarse a cualquier aplicación en particular.

Para asegurar un tiempo de servicio prolongado de las piezas mecánicas, así como de los cilindros de aire, la presión de operación no debe ser superior a 6 bar y debe instalarse una unidad de mantenimiento de aire comprimido corriente arriba.

Las abrazaderas de palanca GN 863 tienen un imán permanente incluido en el pistón. Junto con los sensores GN 3380, es posible detectar la posición final, tal como para implementar controles de la máquina.

Especificación

Abrazaderas de palanca
Acero fundido
Acabado con revestimiento de pintura en polvo color negro

Otras piezas
Acero St 60
Zincado, acabado pasivado azul

Pernos de soporte cementado

Cilindro de aire de acción doble
Presión máx. 6 bar

Todas las piezas móviles están lubricadas con grasa especial.

RoHS

Accesorio

Sensor GN 3380

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza	Tamaño	F_H Capacidad de retención	F_S Fuerza de sujeción a 6 bar ≈	b₁ ≈	b₂	b₃	b₄	d₁	d₂ Conexiones de aire comprimido	Ø interior de tubo de conexión	h₁ ≈

863-1000-EPV-M	1000	2248 lbf (10000 N)	731 lbf (3250 N)	4.02	3.54	3.15	0.79	0.41	G 1/4	0.31	13.98
863-2000-EPV-M	2000	4496 lbf (20000 N)	1259 lbf (5600 N)	4.41	3.94	3.54	0.79	0.49	G 3/8	0.39	16.73

Tamaño	Tamaño	h₂	h₃	l₁ ≈	l₂ ≈	m₁	m₂	m₃	m₄	r

1000	5.22	0.98	8.56	3.15	1.97	0.49	1.97	-	5.67	0.51
2000	6.34	1.38	9.70	3.94	2.13	0.49	2.28	1.77	6.63	0.55

Tamaño	F_H Capacidad de retención	F_S Fuerza de sujeción a 6 bar ≈	b₁ ≈	b₂	b₃	b₄	d₁	d₂ Conexiones de aire comprimido	Ø interior de tubo de conexión	h₁ ≈

1000	2248 lbf (10000 N)	731 lbf (3250 N)	4.02	3.54	3.15	0.79	0.41	G 1/4	0.31	13.98
2000	4496 lbf (20000 N)	1259 lbf (5600 N)	4.41	3.94	3.54	0.79	0.49	G 3/8	0.39	16.73

Tamaño	Tamaño	h₂	h₃	l₁ ≈	l₂ ≈	m₁	m₂	m₃	m₄	r	s

1000	1000	5.22	0.98	8.56	3.15	1.97	0.49	1.97	-	5.67	0.51
2000	2000	6.34	1.38	9.70	3.94	2.13	0.49	2.28	1.77	6.63	0.55

Número de pieza

Total (sin IVA)

Mex$19,564.80

Disponibles 2 semanas

Pieza(s)

Crear lista de proyectos

Guardar como favorito.

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	49	Mex$19,564.80
50	99	Mex$17,934.40
100	249	Mex$16,304.00
≥ 250		Mex$14,673.60
