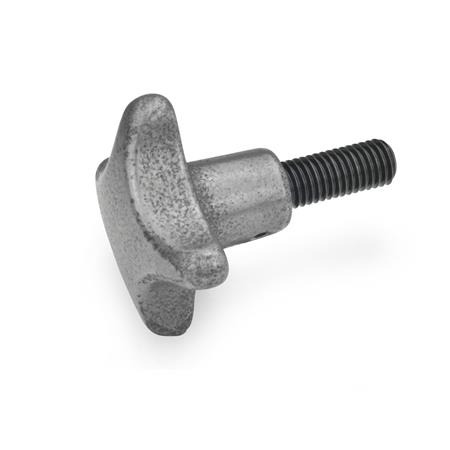

GN 6335.4 Perillas manuales Hierro fundido, con espárrago roscado de acero

Hoja de la norma GN 6335.4 Imprimir esta página

Descripción del producto

Las perillas manuales de hierro fundido GN 6335.4 con espárrago roscado de acero amplían la variedad de aplicaciones de sujeción y son perfectas para aplicaciones de sujeción de servicio medio a pesado.

Especificación

Perilla manuale
Hiero fundidoSG, desbarbado y pulido

Espárrago roscado
Acero, acabado ennegrecido

En todos los tipos, el espárrago roscado está atornillado y asegurado mediante un pasador transversal.

RoHS

Bajo pedido

Longitudes de espárragos en pulgadas o medidas métricas especiales

GN 6335.4 Perillas manuales de hierro fundido, con espárrago roscado de acero boceto

Ocultar dibujo técnico

Opciones del artículo / Tabla

Número de pieza	d₁	d₂	Longitud l ≈	d₃	h₁	h₂

6335.4-SG-32-M6-16	1.26	M 6	0.63	0.47	0.79	0.35
6335.4-SG-32-M6-20	1.26	M 6	0.79	0.47	0.79	0.35
6335.4-SG-32-M6-25	1.26	M 6	0.98	0.47	0.79	0.35
6335.4-SG-32-M6-30	1.26	M 6	1.18	0.47	0.79	0.35
6335.4-SG-32-M6-35	1.26	M 6	1.38	0.47	0.79	0.35
6335.4-SG-32-M6-45	1.26	M 6	1.77	0.47	0.79	0.35
6335.4-SG-40-M8-15	1.57	M 8	0.59	0.55	0.98	0.51
6335.4-SG-40-M8-20	1.57	M 8	0.79	0.55	0.98	0.51
6335.4-SG-40-M8-25	1.57	M 8	0.98	0.55	0.98	0.51
6335.4-SG-40-M8-30	1.57	M 8	1.18	0.55	0.98	0.51
6335.4-SG-40-M8-40	1.57	M 8	1.57	0.55	0.98	0.51
6335.4-SG-40-M8-55	1.57	M 8	2.17	0.55	0.98	0.51
6335.4-SG-50-M10-25	1.97	M 10	0.98	0.71	1.26	0.71
6335.4-SG-50-M10-30	1.97	M 10	1.18	0.71	1.26	0.71
6335.4-SG-50-M10-35	1.97	M 10	1.38	0.71	1.26	0.71
6335.4-SG-50-M10-45	1.97	M 10	1.77	0.71	1.26	0.71
6335.4-SG-50-M10-55	1.97	M 10	2.17	0.71	1.26	0.71
6335.4-SG-63-M12-30	2.48	M 12	1.18	0.79	1.57	0.91
6335.4-SG-63-M12-35	2.48	M 12	1.38	0.79	1.57	0.91
6335.4-SG-63-M12-40	2.48	M 12	1.57	0.79	1.57	0.91
6335.4-SG-63-M12-50	2.48	M 12	1.97	0.79	1.57	0.91
6335.4-SG-63-M12-60	2.48	M 12	2.36	0.79	1.57	0.91
6335.4-SG-80-M16-30	3.15	M 16	1.18	0.98	1.97	1.10
6335.4-SG-80-M16-40	3.15	M 16	1.57	0.98	1.97	1.10
6335.4-SG-80-M16-50	3.15	M 16	1.97	0.98	1.97	1.10
6335.4-SG-80-M16-60	3.15	M 16	2.36	0.98	1.97	1.10
6335.4-SG-80-M16-70	3.15	M 16	2.76	0.98	1.97	1.10

Mostrar / ocultar columnas

Medidas métricas

Dimensiones en: Medidas en pulgadas (cambiar a Medidas métricas)

d₁	d₂	Longitud l ≈						d₃	h₁	h₂

1.26	M 6	0.63	0.79	0.98	1.18	1.38	1.77	0.47	0.79	0.35
1.57	M 8	0.59	0.79	0.98	1.18	1.57	2.17	0.55	0.98	0.51
1.97	M 10	0.98	1.18	1.38	1.77	2.17	-	0.71	1.26	0.71
2.48	M 12	1.18	1.38	1.57	1.97	2.36	-	0.79	1.57	0.91
3.15	M 16	1.18	1.57	1.97	2.36	2.76	-	0.98	1.97	1.10

Armar y cotizar.

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza

Total (sin IVA)

Mex$268.20

Disponibles 2 semanas

Pieza(s)

Crear lista de proyectos

Guardar como favorito.

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	99	Mex$268.20
100	249	Mex$245.85
250	499	Mex$223.50
≥ 500		Mex$201.15

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 0.075 lbs

Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
Teléfono: +52(81)2721-4021
