Jaladeras en «U» para gabinete GN 564

Familia de productos Softline

Las piezas normalizadas cuentan con una superficie suave y antideslizamiento, y ofrecen una mejor transferencia de fuerza entre la mano y el elemento operativo, especialmente en condiciones de humedad, calor, frío o presencia de aceite.

revestimiento permanente de elastómero
mejor transferencia de la fuerza
operación segura en condiciones de humedad o presencia de aceite
con ventajas ergonómicas

Mostrar todos los productos Softline

Hoja de la norma GN 564 Imprimir esta página Información de la capacidad de carga Características del plástico Características del acero inoxidable

Descripción del producto

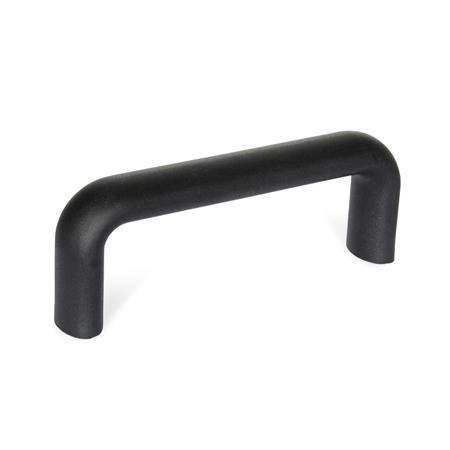

El revestimiento de hule espuma de poliuretano termoplástico absorbente de choques de las jaladeras en «U» para gabinete GN 564 evita que el operador se lesione, a la vez que la forma elíptica le ofrece un agarre agradable.

El núcleo de aluminio respectivamente del acero inoxidable garantiza una alta resistencia básica de la empuñadura.

Especificación

Revestimiento
Poluiretano termoplástico (TPU)

Negro, acabado mate texturizado
Elástico, 65 ±5 Shore A
Temperatura de trabajo de hasta
158 °F (70 °C)
Resistencia a la abrasión
Aislante
A prueba de la intemperie

Núcleo de la empuñadura

Acero inoxidable AISI 303, redondo
(para tamaño b = 25 mm)
Aluminio, elíptico
(para tamaño b = 35 mm)

RoHS

Bajo pedido

Sujetadores y paquetes de juegos en varios tamaños en medidas métricas
Otros colores

Número de pieza	b	Longitud l ±0.01	a	d₁	d₂	h	r	t mín.

564-25-112	0.98	4.41 ±0.01	0.63	M 6	0.39	1.97	0.20	0.39
564-25-128	0.98	5.04 ±0.01	0.63	M 6	0.39	2.13	0.28	0.39
564-25-160	0.98	6.30 ±0.01	0.63	M 6	0.39	2.13	0.35	0.39
564-25-192	0.98	7.56 ±0.01	0.63	M 6	0.39	2.13	0.35	0.39
564-35-160	1.38	6.30 ±0.01	0.98	M 8	0.67	2.68	0.49	0.47
564-35-192	1.38	7.56 ±0.01	0.98	M 8	0.67	2.68	0.49	0.47
564-35-300	1.38	11.81 ±0.01	0.98	M 8	0.67	2.68	0.49	0.47

b	Longitud l ±0.01	a	d₁	d₂	h	r	t mín.

0.98	4.41	0.63	M 6	0.39	1.97	0.20	0.39
0.98	5.04	0.63	M 6	0.39	2.13	0.28	0.39
0.98	6.30	0.63	M 6	0.39	2.13	0.35	0.39
0.98	7.56	0.63	M 6	0.39	2.13	0.35	0.39
1.38	6.30	0.98	M 8	0.67	2.68	0.49	0.47
1.38	7.56	0.98	M 8	0.67	2.68	0.49	0.47
1.38	11.81	0.98	M 8	0.67	2.68	0.49	0.47

Longitud l ±0.01

d₁

d₂

t
mín.

0.98

4.41

0.63

M 6

0.39

1.97

0.20

0.39

0.98

5.04

0.63

M 6

0.39

2.13

0.28

0.39

0.98

6.30

0.63

M 6

0.39

2.13

0.35

0.39

0.98

7.56

0.63

M 6

0.39

2.13

0.35

0.39

1.38

6.30

0.98

M 8

0.67

2.68

0.49

0.47

1.38

7.56

0.98

M 8

0.67

2.68

0.49

0.47

1.38

11.81

0.98

M 8

0.67

2.68

0.49

0.47

Pieza seleccionada (Cómo hacer un pedido)

Número de pieza

Total (sin IVA)

Mex$679.20

In Stock: 3

En existencias

Pieza(s)

Crear lista de proyectos

Guardar como favorito.

Tome nota de nuestros descuentos por cantidad (pesos mexicanos).

Min	Max	Price
1	99	Mex$950.88
100	249	Mex$871.64
250	499	Mex$792.40
≥ 500		Mex$713.16

Prop 65: No cumple

ADVERTENCIA:
Cancer o daños reproductivos – www.P65Warnings.ca.gov

RoHS: Cumple

Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(Restricción de (el uso de algunas) sustancias peligrosas)).

Peso: 0.339 lbs

Si el peso no figura, póngase en contacto con nuestro Departamento de Ventas para obtener información adicional sobre el peso.
